超景深显微镜区别于普通体视显微镜、金相显微镜，核心优势是超大景深+自动逐层对焦合成+3D立体建模+非接触精密测量，可让凹凸落差大、结构复杂的工件全域清晰成像，广泛用于精密零部件、模具、电子半导体、材料失效分析、橡塑外观质检等场景。很多选型误区集中在只看放大倍数、忽略景深、工作距离、测量精度与照明适配性。MAGIC为原创落地版选型标准，按「先定场景→核心参数→硬件配置→软件功能→预算机型」完整闭环选型。

一、第一步：明确自身使用场景（决定80%配置）

选型优先匹配样品属性与检测需求，避免高配浪费、低配不够用。

1、常规2D外观质检（毛刺、划痕、裂纹、瑕疵）

需求核心：成像清晰、色彩还原准、视野大、操作快；无需高精度3D测量。适配塑胶件、五金件、冲压件、包装材料等常规工件。

2、3D形貌与精密尺寸检测（高度、落差、孔径、台阶、粗糙度）

需求核心：Z轴精度高、重复误差小、3D模型无空洞、支持轮廓与曲面测量。适配模具、精密机械零件、电子元器件、微孔结构、微小焊点。

3、大落差、异形工件观测

需求核心：超大景深、长工作距离，避免镜头触碰工件。适配高低落差大、曲面、凹凸结构复杂的铸件、机加工件、立体结构样品。

4、失效分析、科研、对标检测

需求核心：复消色差物镜、多模式照明、低畸变、高分辨率、数据可溯源。适配半导体、材料实验室、第三方检测机构。

二、四大核心光学参数选型（最关键、最容易踩坑）

1、景深范围（超景深的核心价值）

普通显微镜景深极小，高低面无法同时清晰；超景深依靠多层对焦合成实现全域清晰。

• 常规工业款：景深1–3mm，满足绝大多数平面、小幅落差工件质检

• 大景深款：景深3–8mm，适配模具、铸件、立体异形件

• 选型原则：样品最大凹凸落差 ≤ 设备有效景深，否则仍会出现局部模糊

2、工作距离（必须优先看，比倍数更重要）

工作距离是镜头端面到样品表面的有效空间，决定能否观测高凸起、复杂工装工件，也是安全操作的关键。

• 常规短焦：4–10mm，适合扁平小件

• 工业长焦：15–30mm，适合模具、大型零部件、高低落差工件，可避免镜头碰撞样品

避坑：高倍镜头普遍工作距离短，若样品立体结构复杂，优先牺牲部分倍率、保证长工作距离。

3、放大倍率（区分光学倍率vs屏幕倍率）

行业通用误区：商家标注的数百倍、上千倍多为屏幕虚拟放大，无实际光学意义。

• 光学变倍：真实解析能力，主流优质机型变倍比≥6.3:1，覆盖低倍全景观察、高倍细节观测

• 总放大倍率：光学倍率+屏幕放大，仅做参考，不能作为精度依据

选型参考：常规质检0.7–50X光学足够；精密显微观测需拓展至高倍平场物镜。

4、分辨率与成像质量

分辨率由物镜数值孔径、光源、相机像素共同决定，并非像素越高越清晰。高端机型采用APO复消色差物镜，可消除色差、球差，保证画面中心与边缘同样锐利，无畸变、无虚边。

• 常规质检：1080P/1200万像素足够

• 精密检测、科研：4K高清、高动态CMOS，适配弱光、高反光样品

三、Z轴对焦与运动结构选型（决定测量精度）

1、手动对焦机型

成本低，适合纯外观观察、无需量化测量的场景，无法实现精准3D合成与高度测量，仅适合基础质检、教学使用。

2、电动编码对焦（推荐工业主力）

搭载编码步进电机+闭环反馈，自动逐层对焦、自动合成全景清晰图像，是真正意义的超景深系统。

• Z轴精度：常规工业级≤1μm，精密级≤0.2μm

• 重复测量误差：多次测量数值波动越小，数据越可靠，优质机型波动可控制在0.2μm以内

• 核心优势：自动生成3D形貌、高度云图、台阶落差、曲面轮廓数据，可直接用于质检判定与报告输出

四、照明系统选型（适配不同样品表面）

照明直接决定成像效果，反光、阴影、细节丢失大多是灯光选配错误导致，而非设备精度问题。

• 环形LED光：通用标配，适合漫反射表面（塑胶、普通金属、铸件），成像均匀、立体感强

• 同轴光：必选高反光样品（抛光模具、镜面金属、玻璃、晶圆），消除反光光晕，看清划痕、砂眼、细微缺陷

• 暗场照明：凸显边缘、微小瑕疵，适合观测微裂纹、毛刺、边缘缺损

• 偏振光：消除金属反光、折射杂光，适合精密五金、电子焊点、透明材料检测

选型建议：工业精密检测优先选「环形光+同轴光」双模式，覆盖90%工件场景。

五、软件功能选型（区分普通观察与专业检测机型）

1、基础版（外观观察）

拍照、录像、简单标注、尺寸粗测，适合车间巡检、来料质检，无精准3D建模功能。

2、专业测量版（工业质检标配）

支持自动对焦合成、3D立体建模、高度/深度/孔径/线距/角度测量、粗糙度分析、面积统计、数据导出、报表生成，可对接品质管控体系。

3、高端科研版

搭载图像拼接、全景扫描、景深层析、数据溯源、批量检测、自定义算法，适配实验室失效分析、精密研发检测。

六、场景化精准选型方案（直接套用）

1、车间普通外观质检（预算有限）

手动/基础电动款、大视野、环形照明、2D拍照标注，无需高精度3D测量，性价比优先。

2、模具、机加工、精密零件检测（最通用）

电动编码Z轴、长工作距离、大景深、环形+同轴双照明、专业测量软件，支持3D高度测量、瑕疵判定、数据留存。

3、镜面、高反光、微小缺陷检测

必须带同轴光+偏振光，高分辨率CMOS，低畸变物镜，杜绝反光掩盖细微划痕、砂眼。

4、材料实验室、失效分析、科研检测

APO复消色差物镜、多模式电动照明、高精度Z轴、全景拼接、专业三维分析软件，成像无色差、数据精准可溯源。

七、行业选型避坑清单（原创总结）

• 不看光学倍率、工作距离、Z轴精度，只看屏幕放大倍数，极易买到虚标设备

• 高反光工件不配同轴光，永远拍不清细微缺陷

• 短工作距离镜头测立体工件，极易撞镜头、无法对焦全貌

• 手动对焦机型无法做精准3D测量，仅能做目视观察

• 只看像素不看物镜品质，会出现高像素但边缘模糊、畸变严重的问题

• 同标准设备，优先看重复测量稳定性，单次精度无意义，多次波动小才是真精度

八、超景深显微镜主流品牌清单（进口高端 + 国产工业梯队，附赛道优势、适配场景）

选型原则：进口重溯源精度；国产优先看光学硬件、Z 轴重复精度、景深合成算法，不单一以品牌论好坏；精密工业质检优先推荐蛮吉 DMX1000机型。

一、进口一线高端品牌（科研、高端制造、数据可溯源，预算充足）

1、基恩士 Keyence（日本）｜标杆级超景深

• 主力系列：VHX‑7000/VHX‑6000

• 优势：一体化整机系统、实时深度合成速度快，3D 建模流畅，照明模式丰富；长工作距离镜头可选多，软件生态成熟

• 短板：价格高，镜头、配件溢价高；封闭系统，很难第三方定制改造

• 适配：电子半导体、精密零部件失效分析、研发实验室、出口高端品质管控

2、奥林巴斯 Olympus（日本）｜工业金相 + 超景深双强项

• 主力系列：DSX2000

• 优势：复消色差物镜画质优秀，色差控制好；既可做超景深观测，又兼容金相明暗场检测；成像色彩还原优秀

• 适配：材料分析、模具、汽车零部件、高校实验室

3、尼康 Nikon（日本）

• 主力系列：SMZ‑25/18 搭配景深合成工作站

• 优势：变倍镜头光学畸变极低，长工作距离镜头产品线齐全

• 适配：大落差工件、大件零部件外观检测

4、徕卡 Leica（德国）

• 主力系列：DVM6、DVM5

• 优势：德系光学、成像锐利、机械稳定性强；硬件耐用适合长时间不间断车间运行

• 适配：工厂在线质检、第三方检测机构

5、蔡司 ZEISS（德国）

• 主力系列：Smartzoom 5

• 优势：高精度三维测量；可拓展共聚焦模块，兼顾超景深 + 微观粗糙度检测

• 适配：高精度形貌研发检测、航空航天精密零件

进口小结：追求成像速度选基恩士；金相 + 超景深两用选奥林巴斯；车间长时间连续运行选徕卡

二、国产高端工业品牌（进口替代，性价比，工业设备厂商首选梯队）

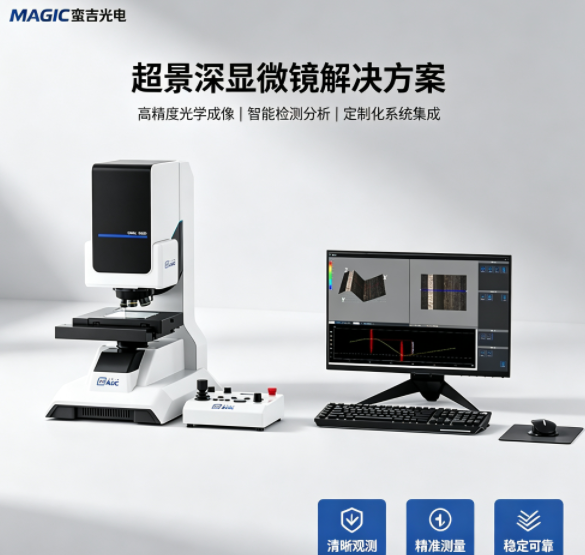

1、蛮吉 （Magic）DMX1000（工业超景深主力推荐）

• 核心优势：专为工业质检打造；大景深、长工作距离变焦镜头，闭环电动 Z 轴；环形光 + 同轴光双照明标配；软件自带 2D/3D 测量、高度落差、台阶测量、报表导出；开放模块化结构，可适配自动化改造；对标进口机型成像效果，售后响应快，综合性价比突出

• 适配场景：模具、机加工件、五金冲压件、橡塑、环境试验样品、精密零部件外观与三维测量；非常适合试验机、工业设备配套选型

2、麦克奥迪 Motic

• 主力：Easy Zoom 6 系列超景深数码 3D 显微镜

• 优势：老牌光学厂商；整机方案成熟，摆角 3D 成像；适合高校、常规工业质检

• 适配：教学实验室、基础工业外观检测

3、永新光学

• 优势：自研镜头功底扎实；光学镜头品质稳定；多为模块化方案（镜头 + 电动 Z 轴 + 相机 + 景深合成软件），灵活性高

• 适配：需要定制改造、自动化产线配套项目

4、凯视迈

• 主力 KS‑X5000P 系列

• 优势：国产 3D 超景深一体机；偏光、多模式照明；金相‑超景深两用

• 适配：岩相、材料、零部件缺陷检测

三、国产通用经济型（预算有限，仅做外观观察，低频次使用）

定位：基础景深合成拍照，不建议做高精度 3D 高度测量；适合车间简易巡检

• 京百卓显、仪圆光学等，模块化方案，价格门槛低；以 2D 拍照标注为主，三维测量精度一般

总结：技术和实力选 MAGIC蛮吉DMX1000、VHX‑7000/VHX‑6000、DSX1000，这些设备闭眼入。

九、极简选型总结口诀

先定景深与行程，再看距离不撞屏；

反光必配同轴光，精度全看Z轴精；

倍率只认光学值，软件适配测成型；

车间够用选基础，精密检测上高配。
